▲ 金石三維陶瓷3D打印機(jī)K-D-2

傳統(tǒng)的機(jī)械加工方法制造結(jié)構(gòu)復(fù)雜的陶瓷零件，存在周期長、加工成本高、嚴(yán)重依賴模具等問題。相比較，增材制造技術(shù)在沒有模具的情況下，可實現(xiàn)復(fù)雜陶瓷零件的制備。其中，陶瓷光固化成形技術(shù)能夠制備高精度、復(fù)雜幾何形狀的陶瓷。相比氧化物陶瓷，灰色氮化物和碳化物陶瓷粉體與光敏樹脂折射率差較大，導(dǎo)致了固化深度的顯著降低，而其較強(qiáng)的紫外光吸收則抑制了樹脂的光聚合。與此同時，氮化物陶瓷的強(qiáng)共價鍵特性也使得其難以燒結(jié)致密化。因此，高紫外光吸收的灰色或者氮化物和碳化物陶瓷的光固化成形及致密化是目前陶瓷光固化成形的技術(shù)難點。

近期，來自萍鄉(xiāng)學(xué)院劉耀小組在制備出光固化Si3N4陶瓷漿料的基礎(chǔ)上，通過聚合動力學(xué)研究，討論成形工藝參數(shù)對坯體成形精度的影響；采用分段脫脂工藝，系統(tǒng)地分析不同階段的熱脫脂工藝對坯體缺陷的影響。該項研究成果所有實驗均在金石三維陶瓷3D打印機(jī)K-D-2上完成，并成功入選最新一期《AMF》期刊。

▲  圖1 45 vol.%Si3N4漿料光固化坯體形貌圖：(a)尺寸圖；(b)單層切片圖

圖1為使用體積分?jǐn)?shù)45 vol.% 制備的漿料在不同的曝光時間下在X、 Y、Z 軸方向的收縮量。如圖所示，當(dāng)曝光時間是10 s 時，三個方向上的收量最小。圖2是不同曝光時間下的X、Y軸方向的尺寸精度。由圖可得，不同曝光時間下的尺寸精度符合正態(tài)分布。當(dāng)曝光時間是10 s時，坯體尺寸誤差在0.02mm范圍內(nèi)，精度等級達(dá)到IT 7級。

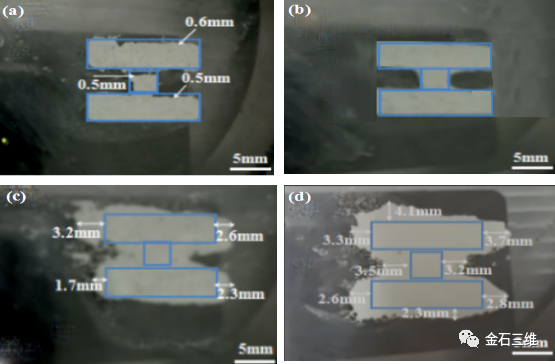

▲ 圖2 45 vol.%Si3N4漿料在不同曝光時間下的單層形貌：(a) 5 s；(b) 10 s；(c) 15 s；(d) 20 s

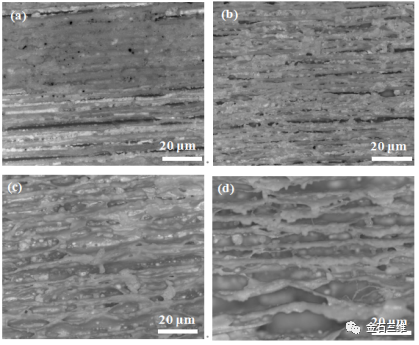

▲ 圖3 45vol.% Si3N4漿料在不同曝光時間下坯體的側(cè)面形貌圖：(a) 5 s；(b) 10 s；(c) 15 s；(d) 20 s

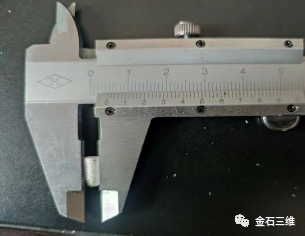

▲ 圖4 光固化陶瓷實物圖
